1.2 Explication du déroulement du calandrage :

Sens du ruban électrode sur la ligne de calandrage :

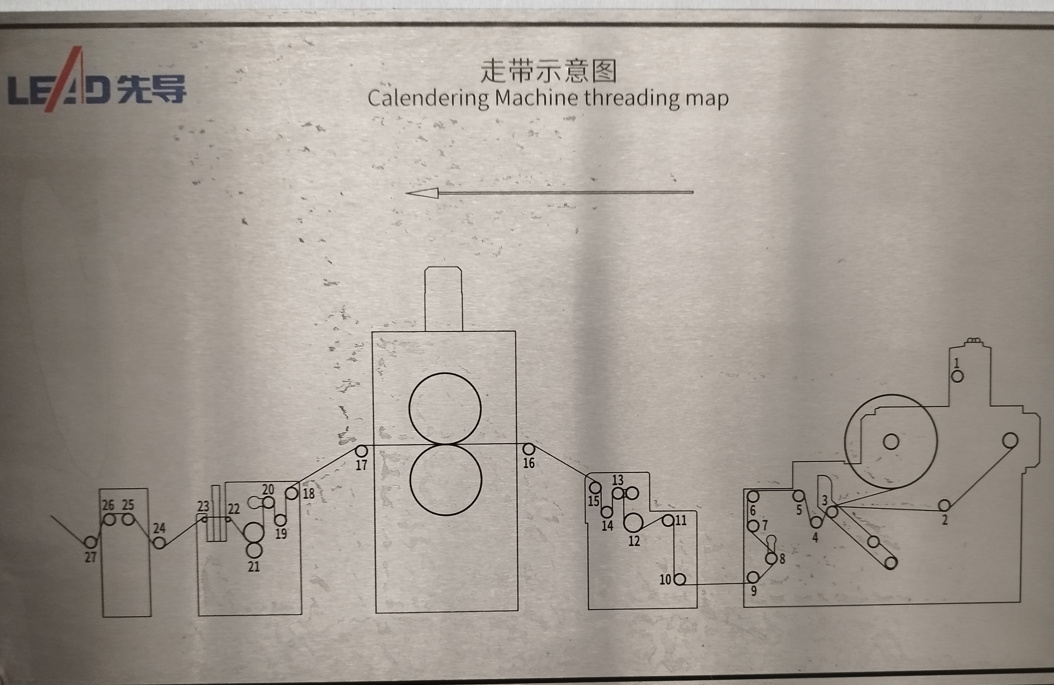

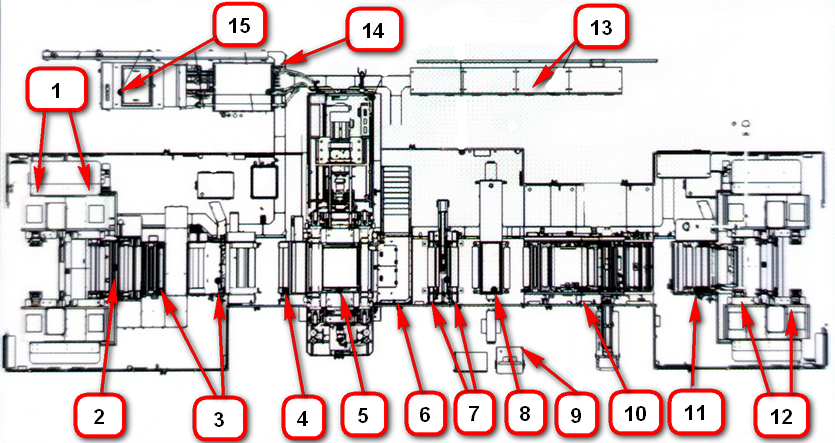

Légende de la ligne de calandrage :


1. Bras de déroulement V-Block A et bras de chargement V-Block B.


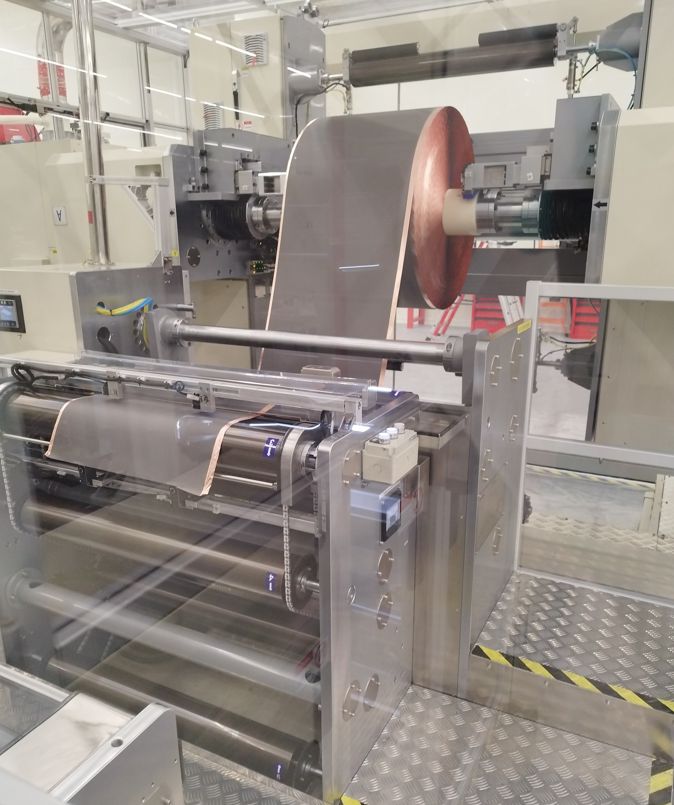

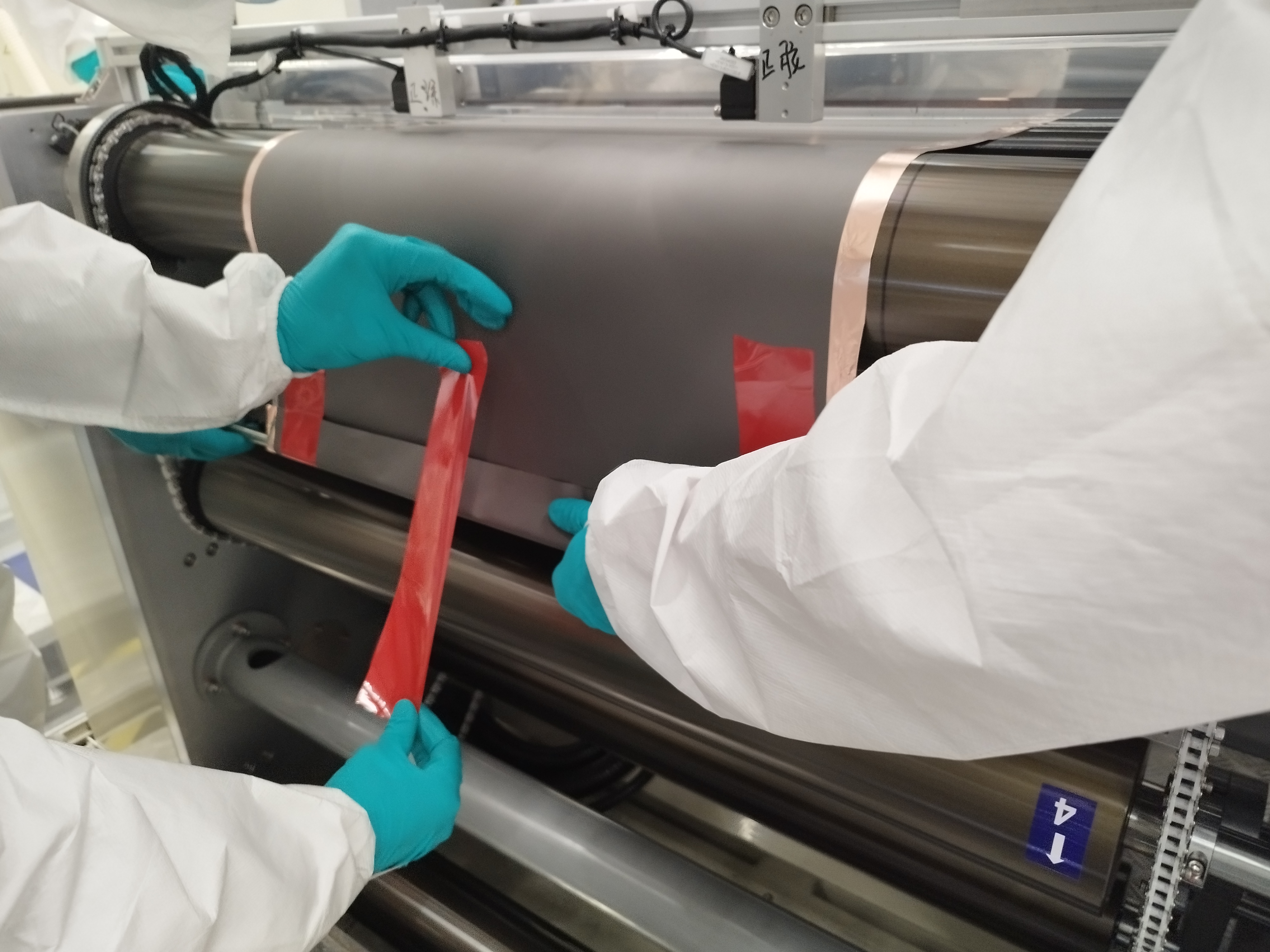

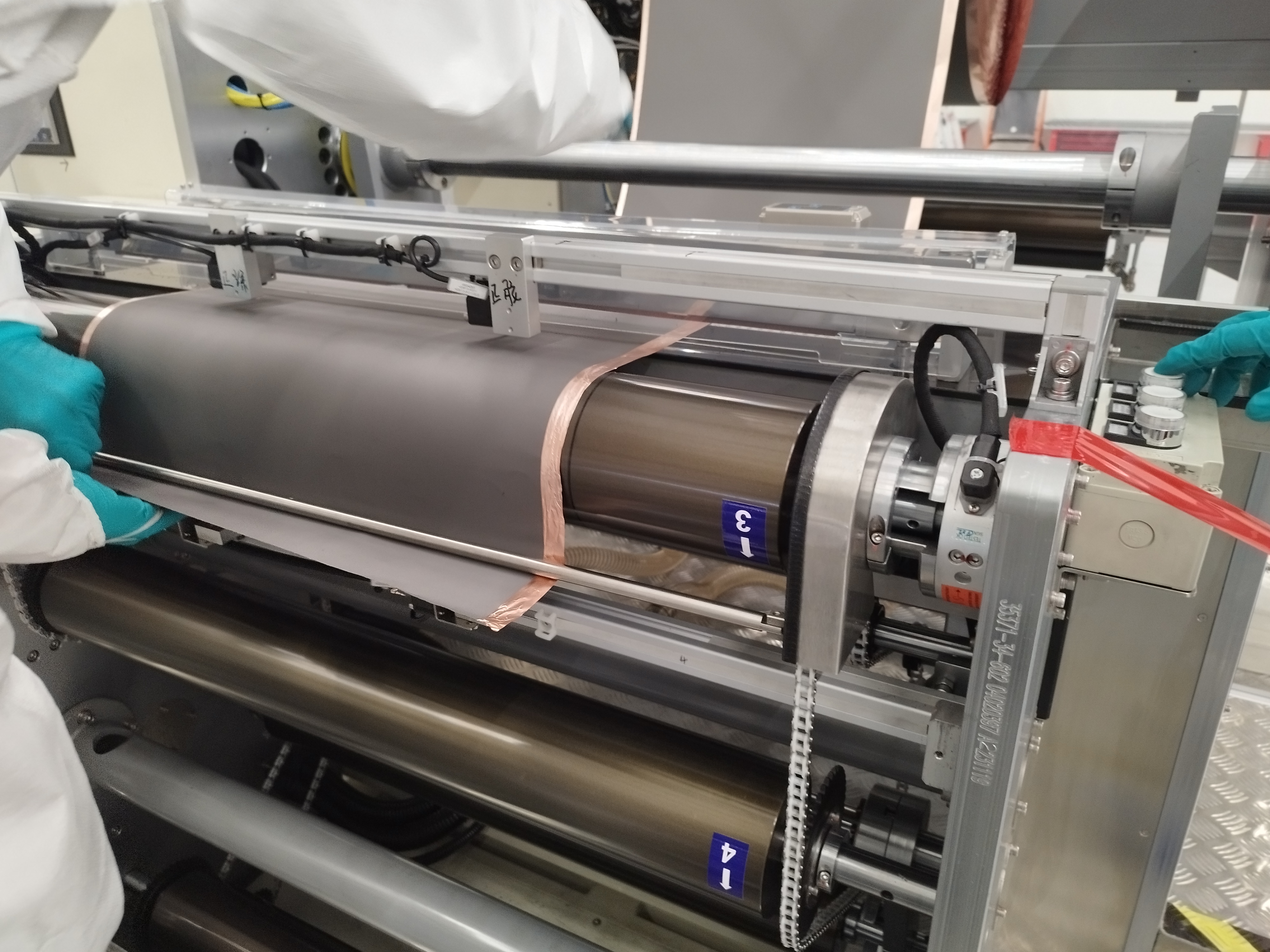

2. Unité de déroulement en mode manuel : Déroule la bobine d'électrode brute pour l'introduire dans la ligne.






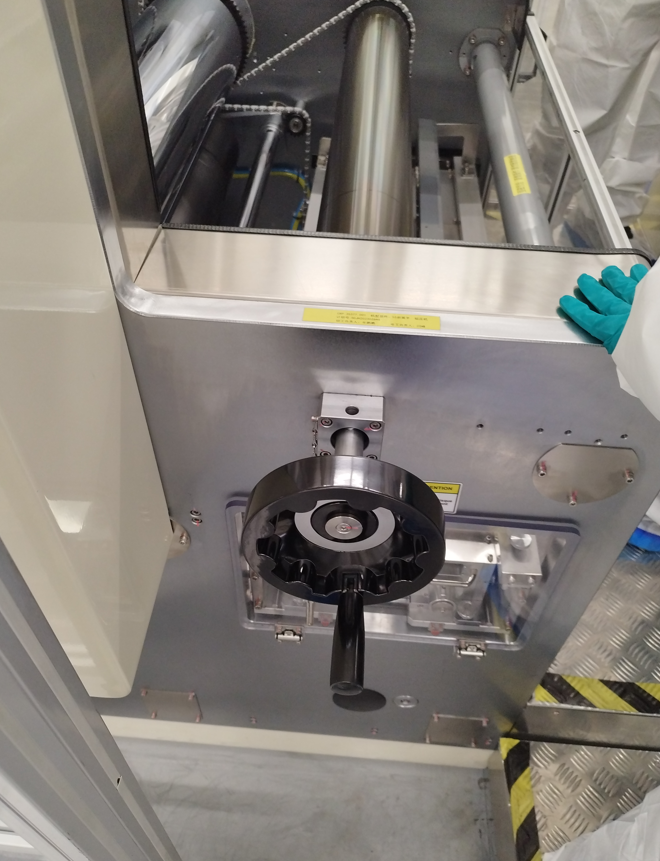

3. Unité de guidage avant : Centre la bande et contrôle sa trajectoire.


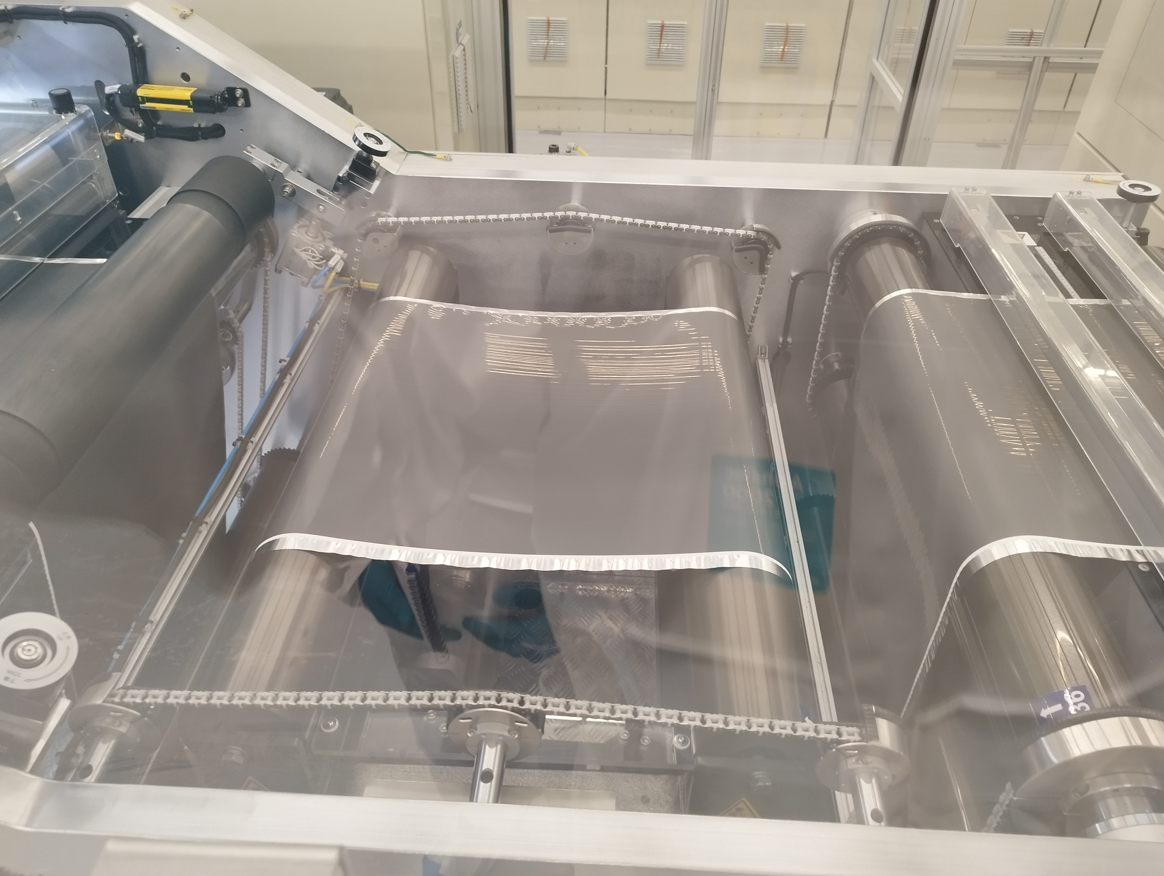

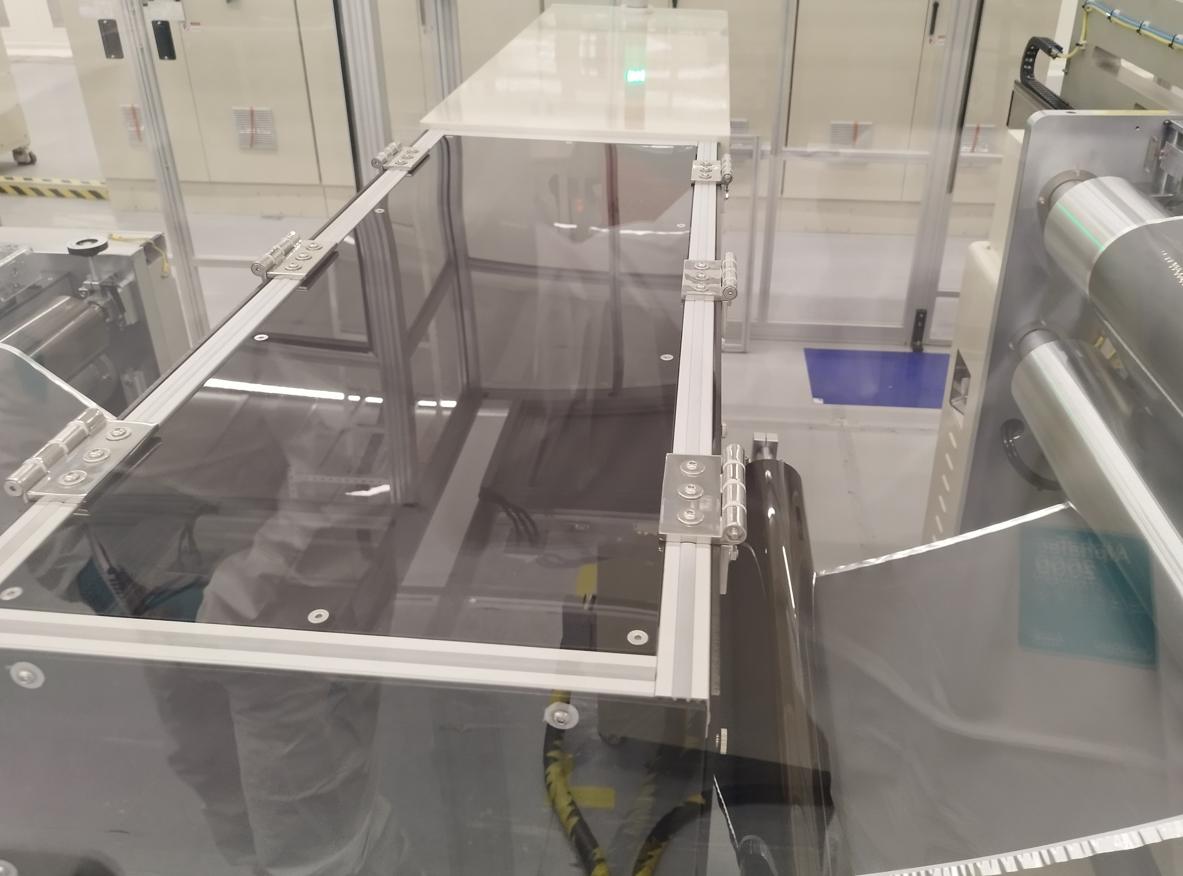

4.Unité de préchauffage : Réchauffe la bande pour améliorer le comportement au calandrage.

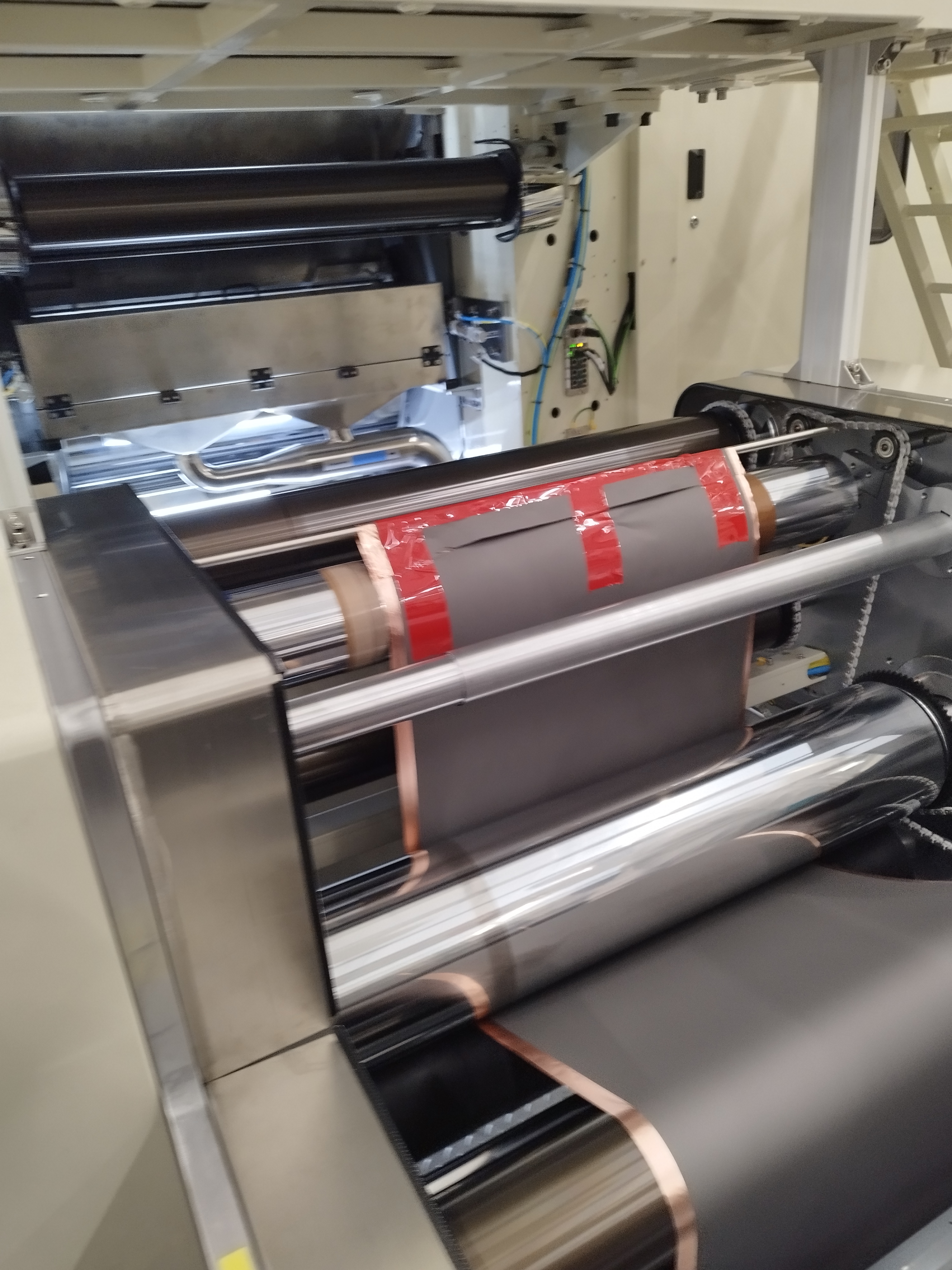

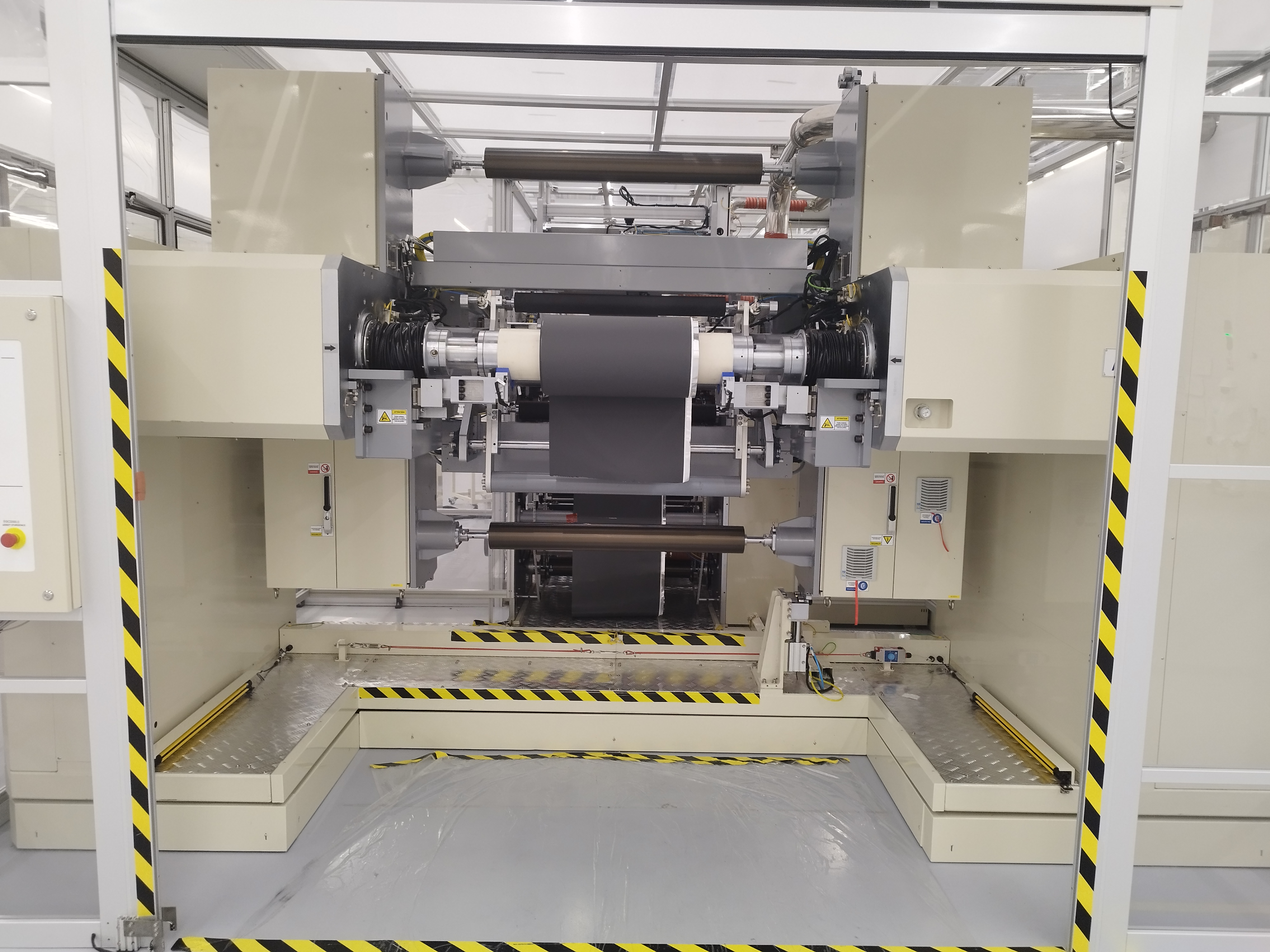

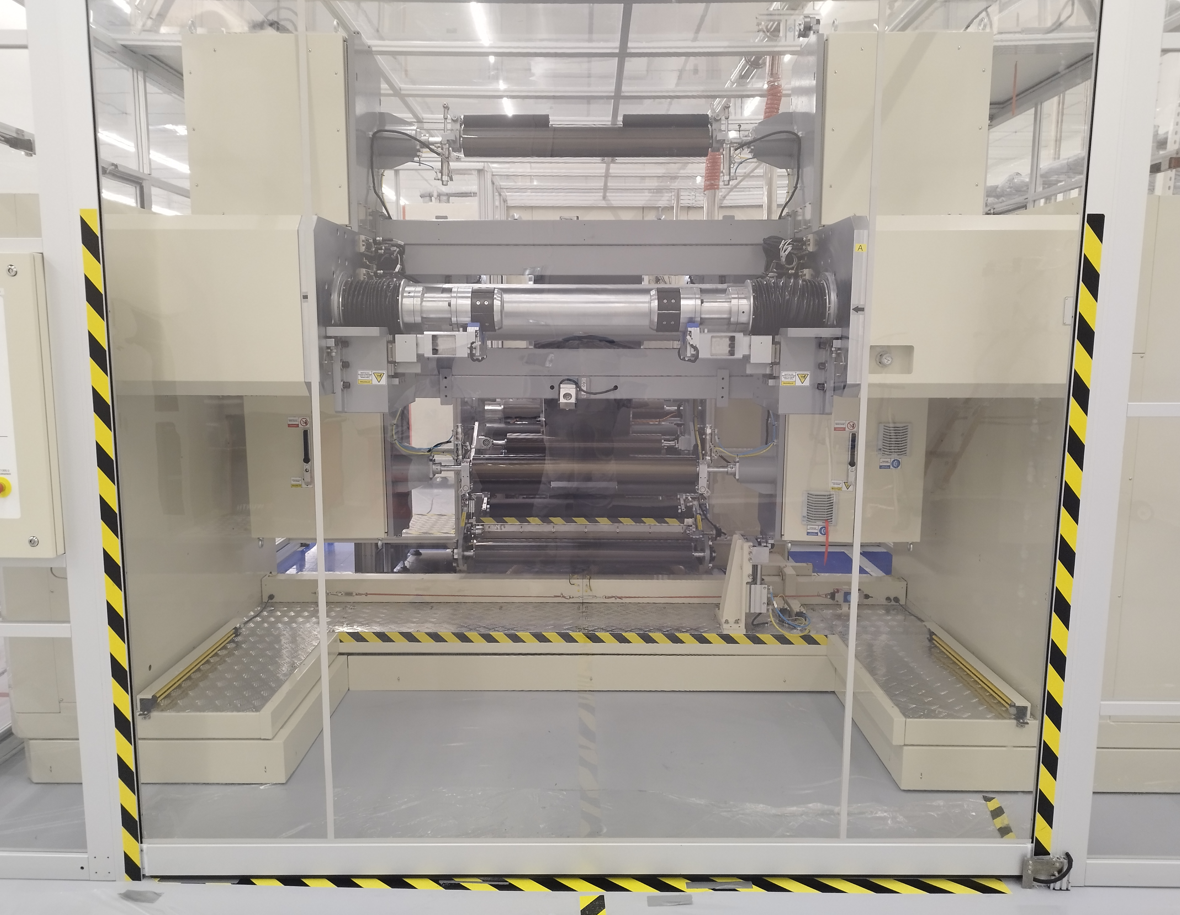

5. Module de Calandrage : Deux rouleaux pressent la bande (du bas vers le haut) pour réduire son épaisseur et augmenter la densité.

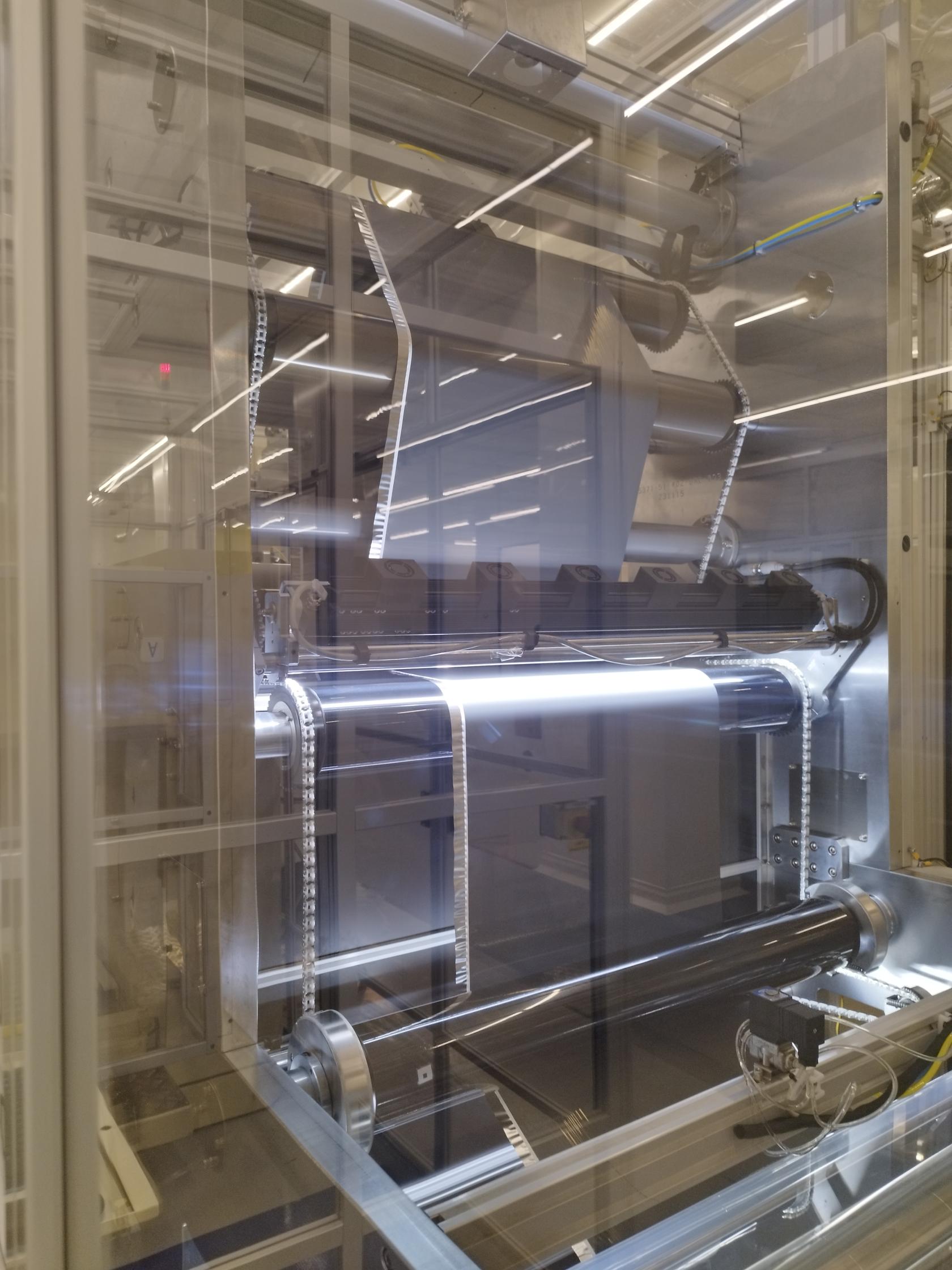

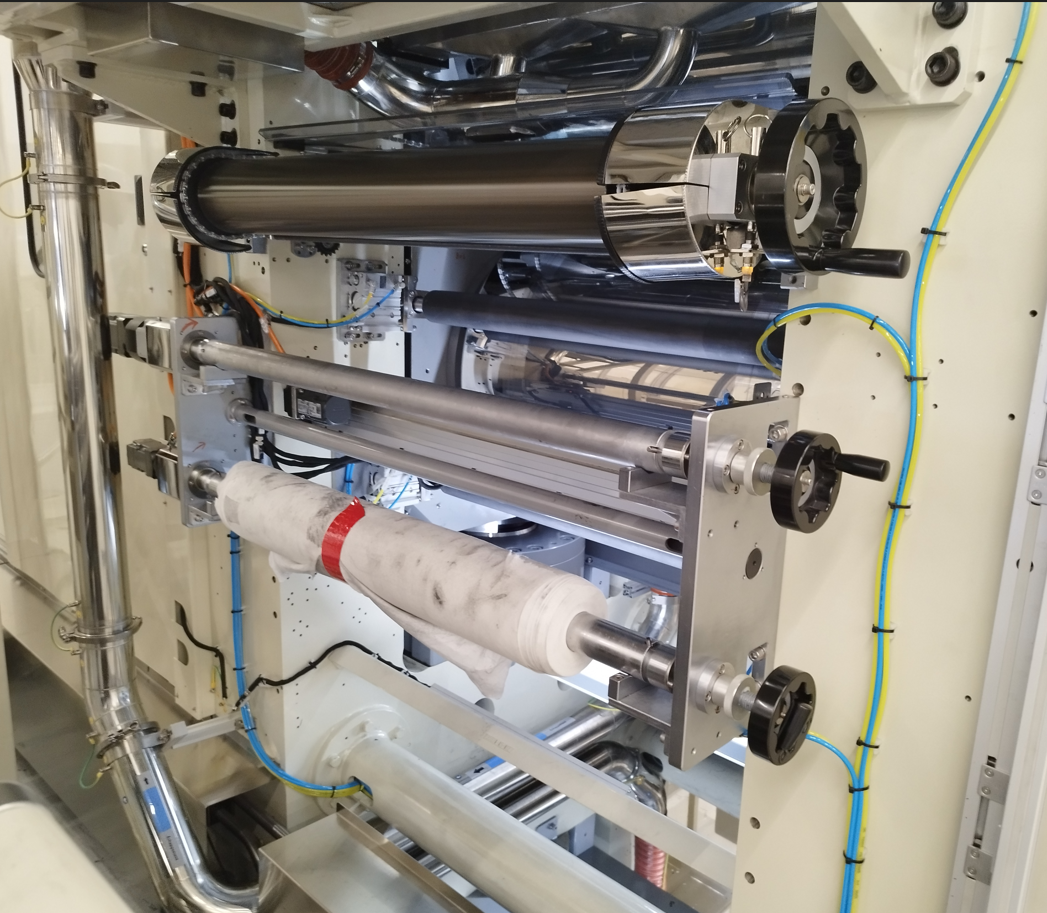

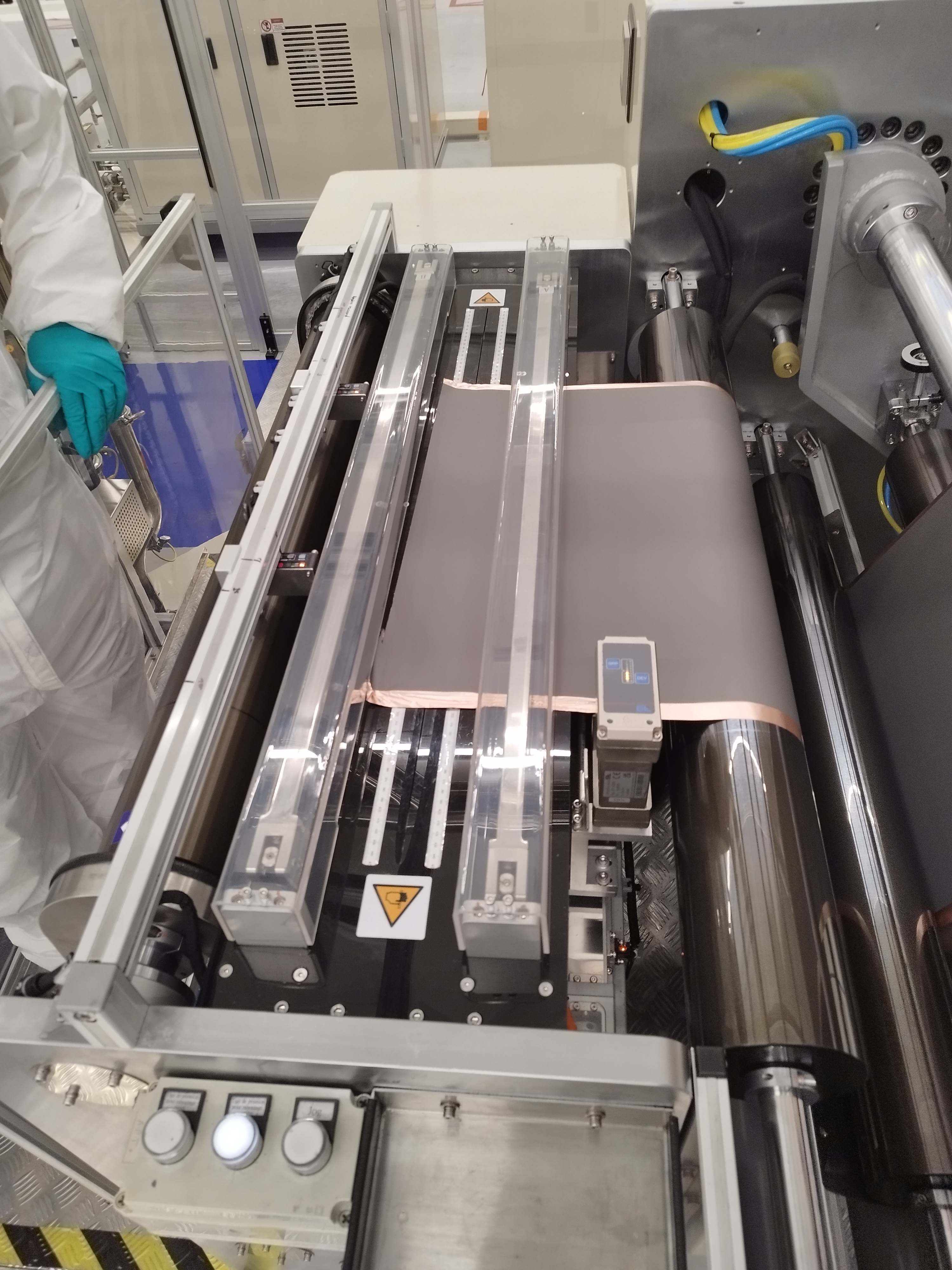

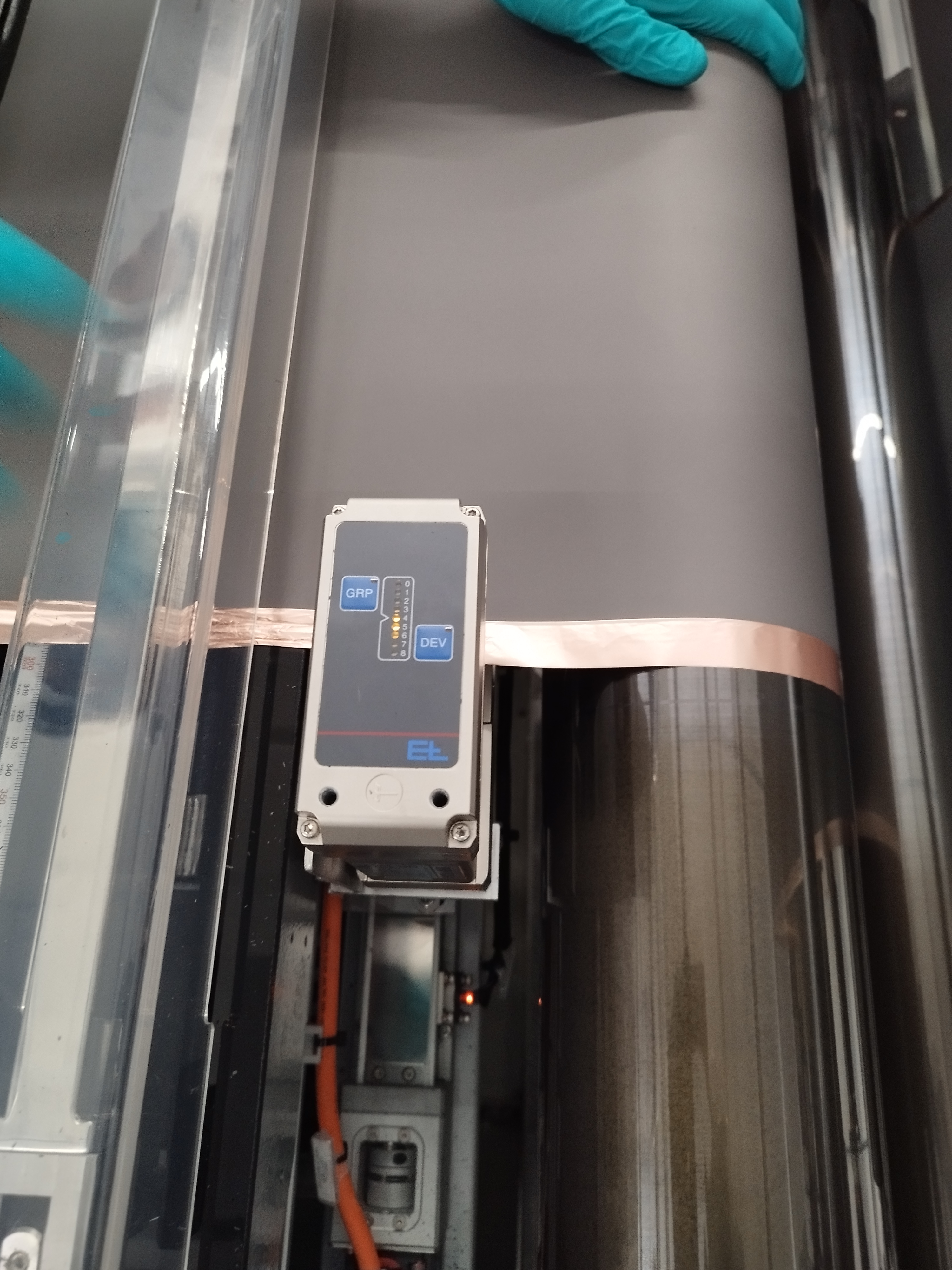

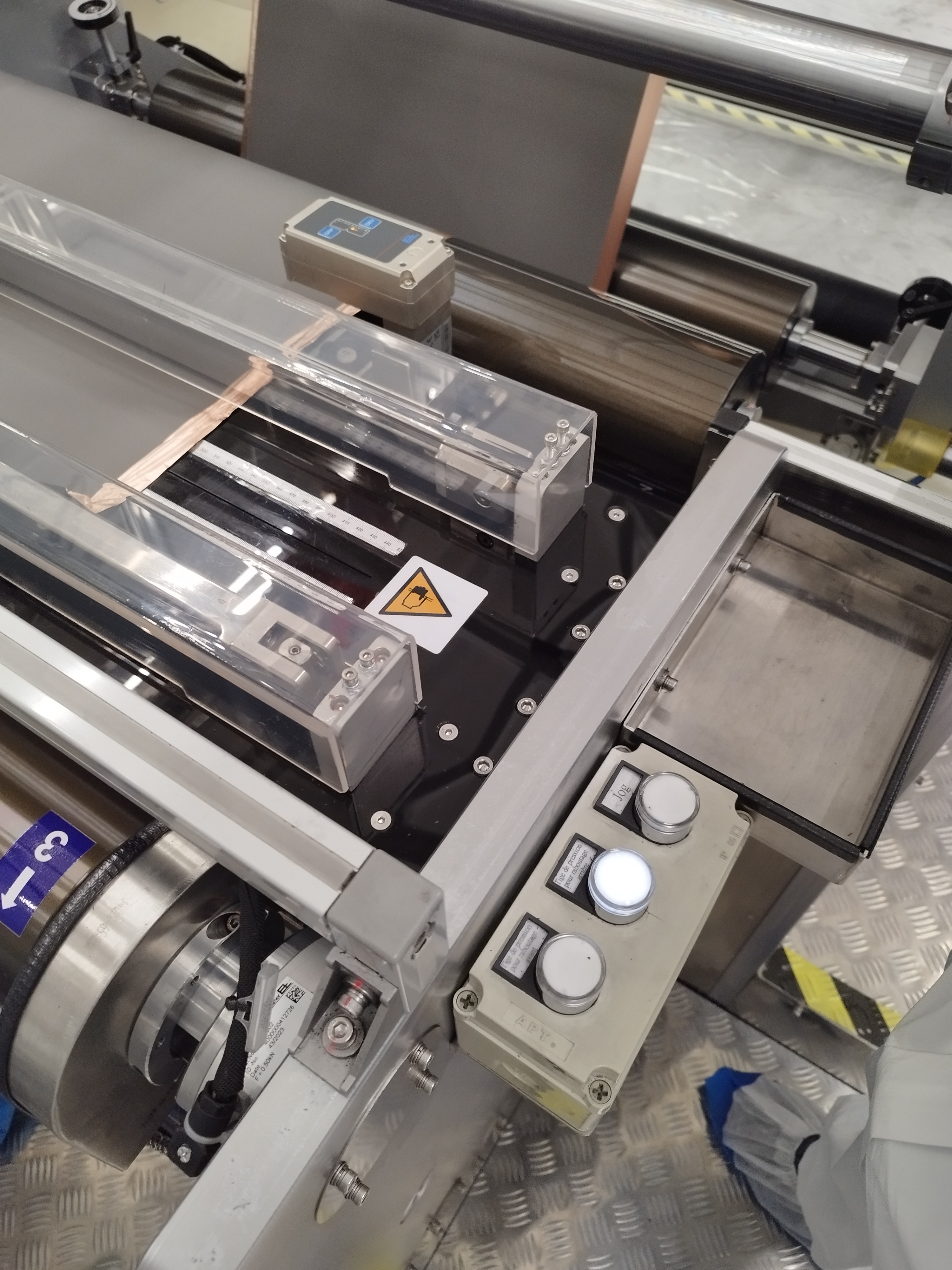

6. Unité de refroidissement, de nettoyage des rouleaux de calandrage et de découpe de la bande : Refroidit la bande immédiatement après le passage dans les rouleaux de calandrage, nettoyage des rouleaux de calandrage par feutrine et alcool en mode automatisé et découpe de l'oreille droite de la bande avec un contrôle par caméra automatisé .

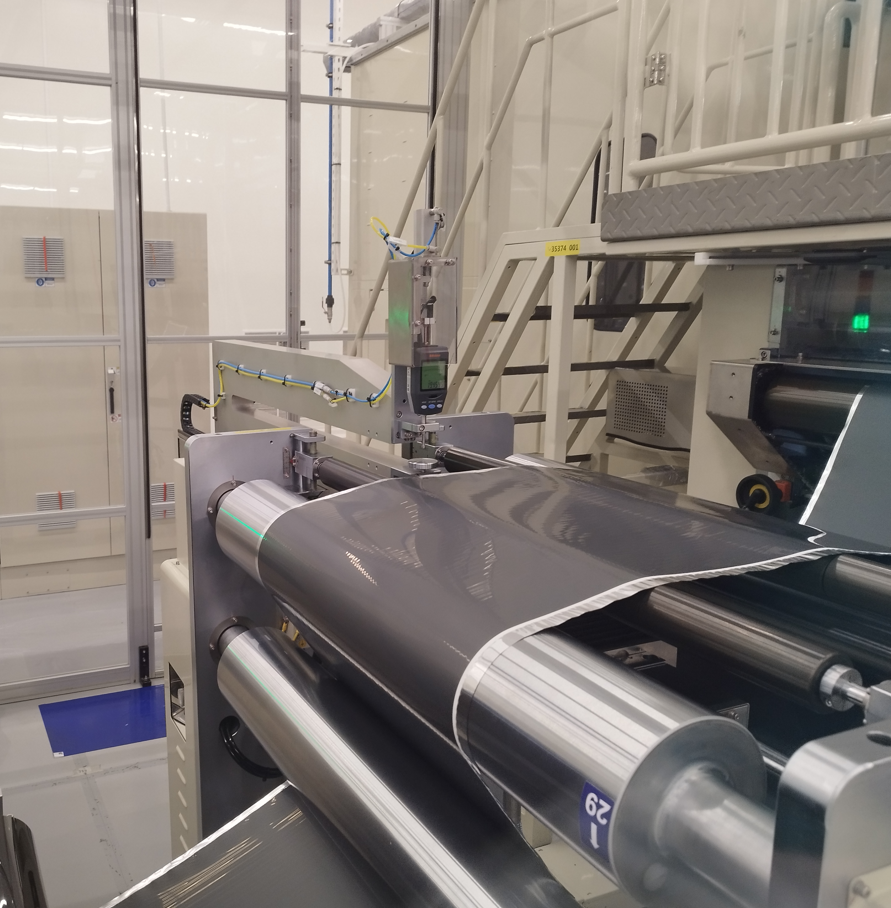

7. Deux unités de mesure d'épaisseur (laser et radio) : Mesure en continu de l'épaisseur après calandrage.



8. Unité de guidage arrière : Centre la bande et contrôle sa trajectoire.


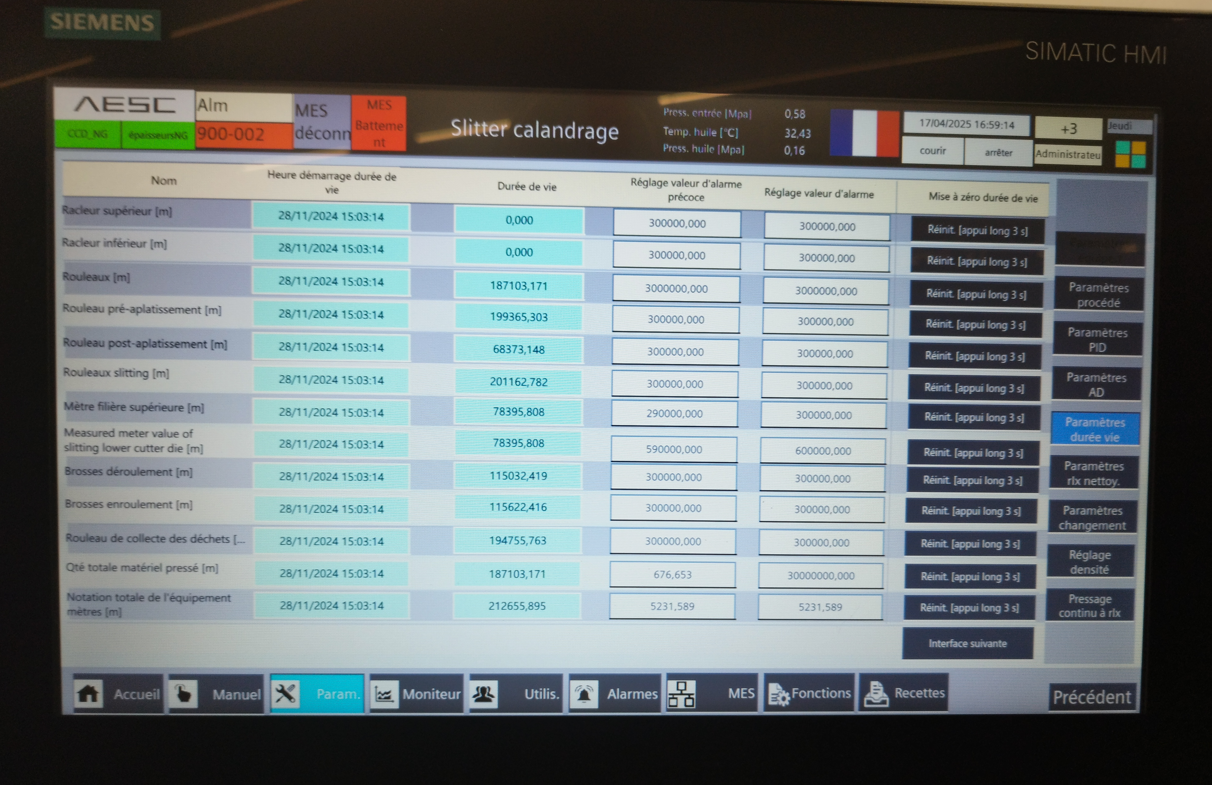

9. IHM (Interface Homme Machine).


10. Unité d'enroulement.
11. Système de guidage.
12. Bras d'enroulement V-Block A et V-block B.

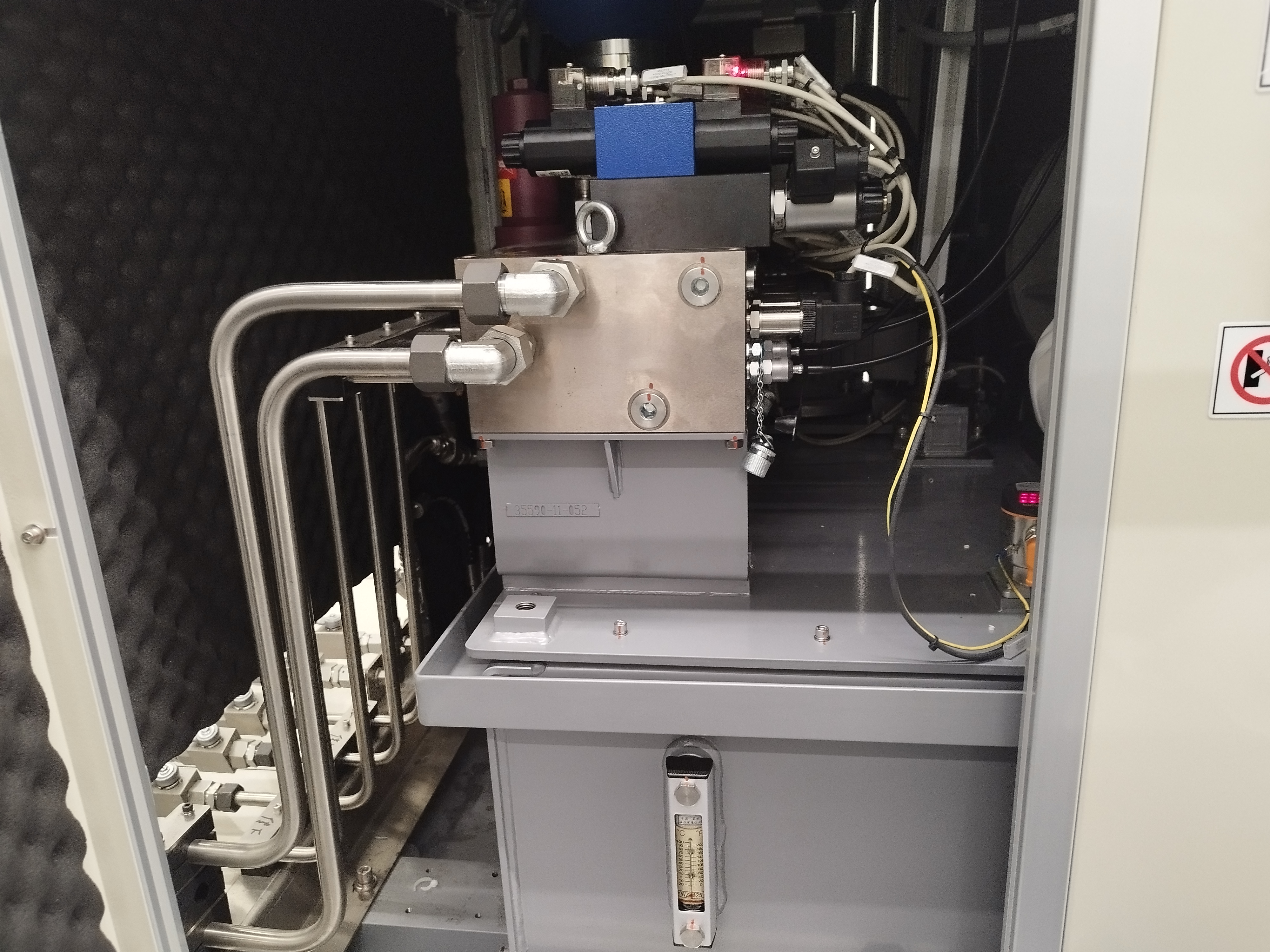

13. Armoire des systèmes hydraulique.

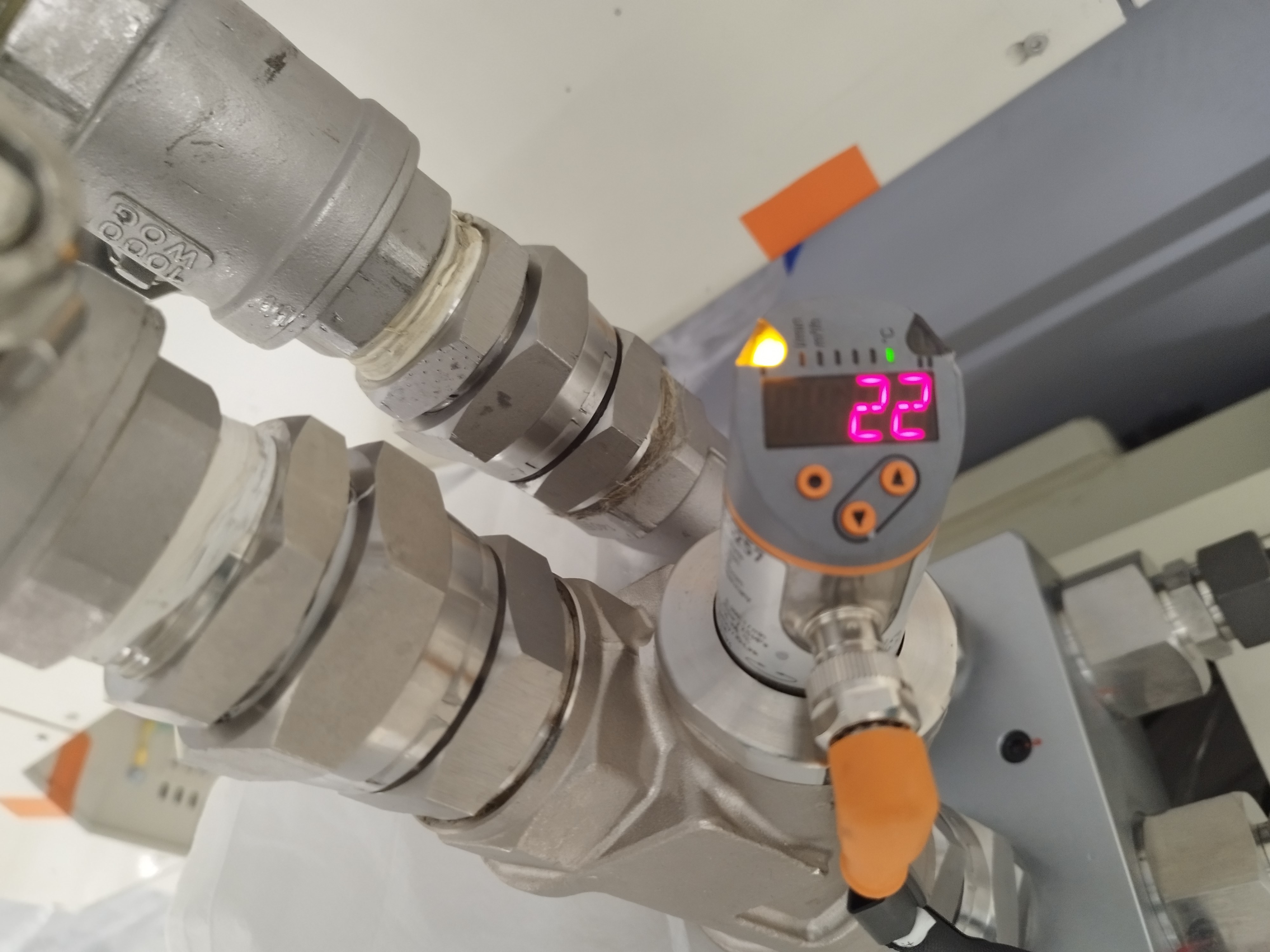

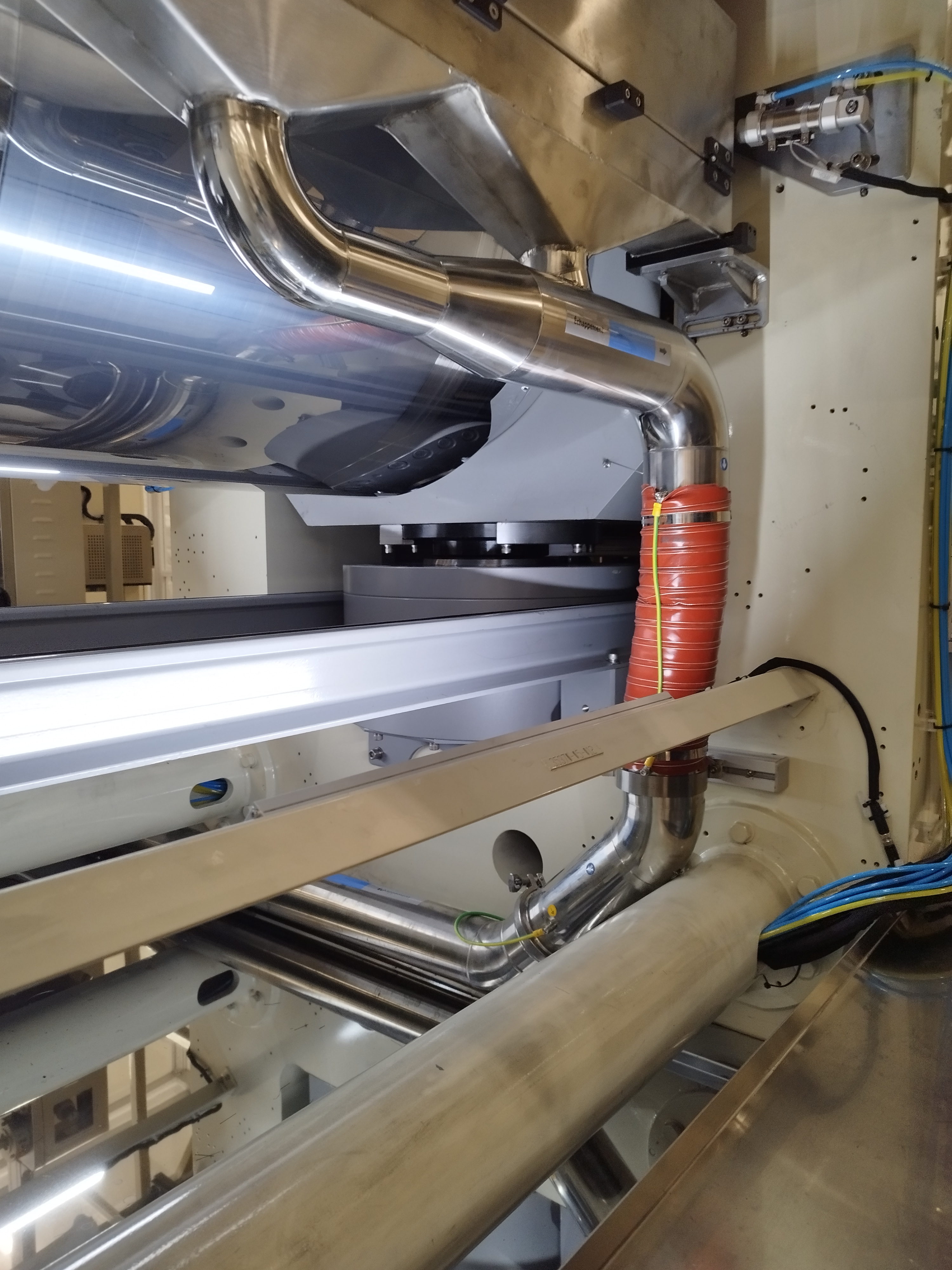

14. Contrôle des valeurs Eau Glacée (changement filtre) pour le refroidissement de la bande après le calandrage.


15. Module de collecte de poussières et particules après découpe par aspiration.
