03. Gamme de démontage et nettoyage du concentrateur de filaments AMS 2 Pro

Quand effectuer cette procédure
Si des débris ou des résidus de filament excessifs s'accumulent à l'intérieur du plateau de chargement des bobines, provoquant une résistance accrue lors du chargement ou du déchargement du filament, il est recommandé de démonter le plateau de chargement des bobines pour un nettoyage interne.
Outils et matériaux requis
  • Clés hexagonales H2.0 (clés Allen)
  • Outils de nettoyage (par exemple, chiffon non pelucheux, petite brosse, souffleur d'air, etc.)
Liste des vis
BT2x8

Étape 1
Déconnecter le flexible à filament du boitier :


Puis retirer le guide :



Étape 2
Déclipser les 2 rouleaux à bobine n°2 et n°3 du chassie :
 Attention de ne pas perdre les roulements à bille de ces derniers




Étape 3
A l'aide de la clé hexagonales H2.0 dévisser les 2 vis CHC 2x8 :



Étape 4
Faites basculez délicatement vers vous le plateau de chargement des bobines en le positionnant debout dans son boitier :



Étape 5
Déconnecter les fiches n°1 et n°2 du plateau :

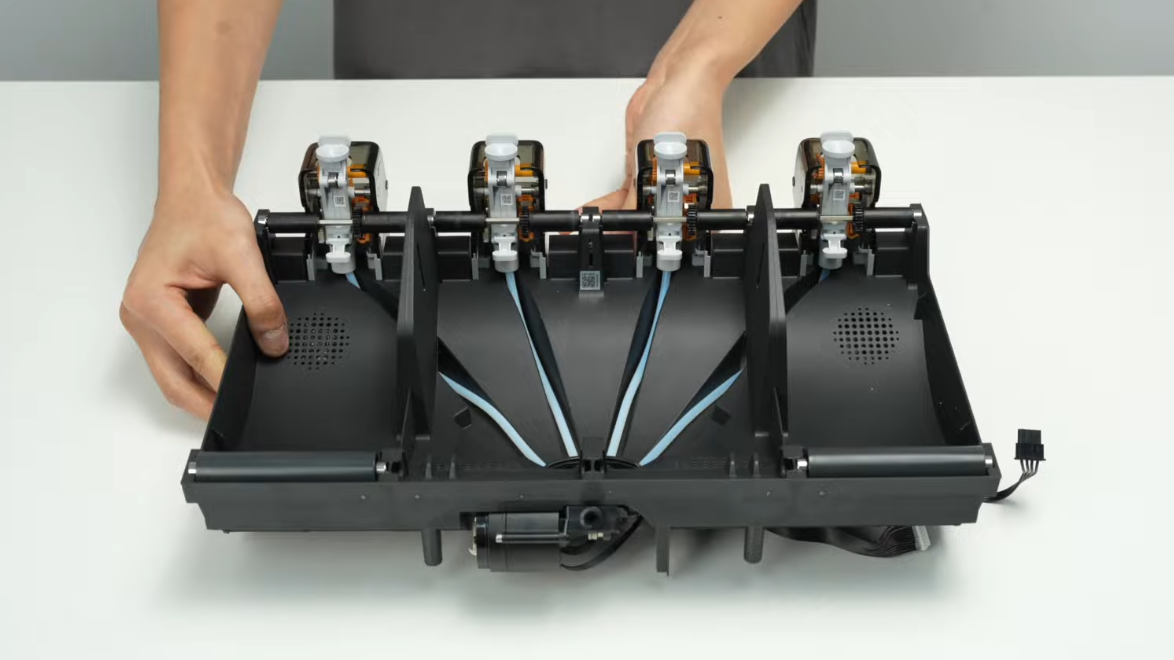

Puis retirer le plateau du boitier :
