03. Gamme de démontage et nettoyage du concentrateur de filaments AMS 2 Pro

Quand effectuer cette procédure

Si des débris ou des résidus de filament excessifs s'accumulent à l'intérieur du plateau de chargement des bobines, provoquant une résistance accrue lors du chargement ou du déchargement du filament, il est recommandé de démonter le plateau de chargement des bobines pour un nettoyage interne.

Outils requis :

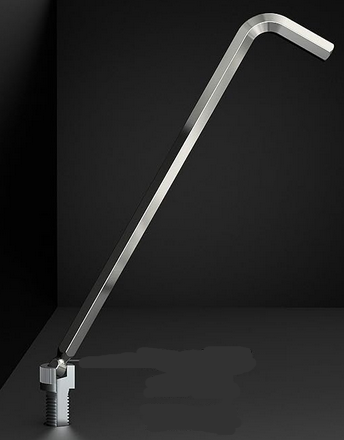

Clés hexagonales H 2.0 mm (clés Allen)

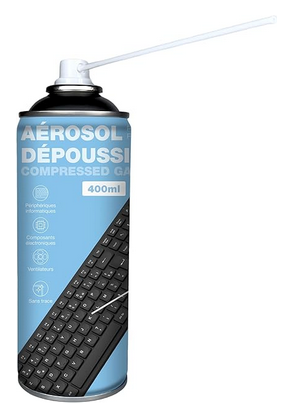

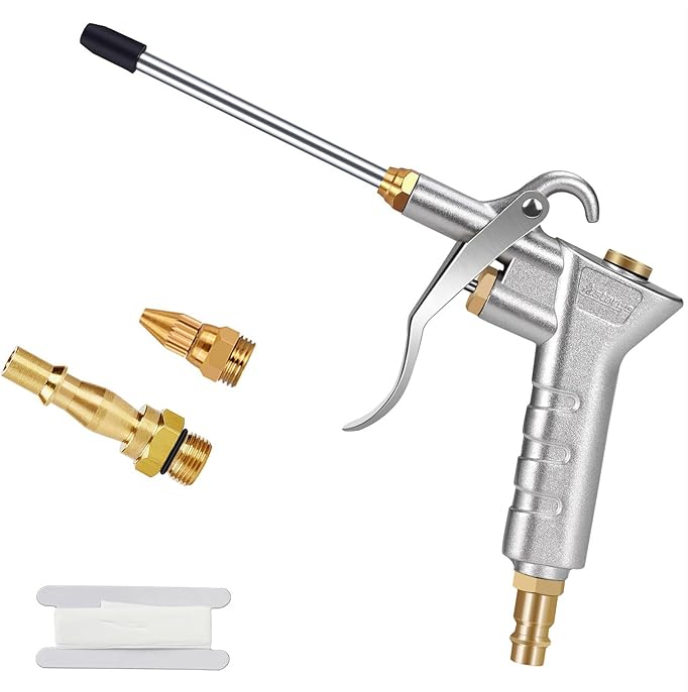

Outils de nettoyage : pistolet à air avec compresseur ou Aérosol Air Sec

Liste des vis :

2 x CHC 2x8


Étape 1

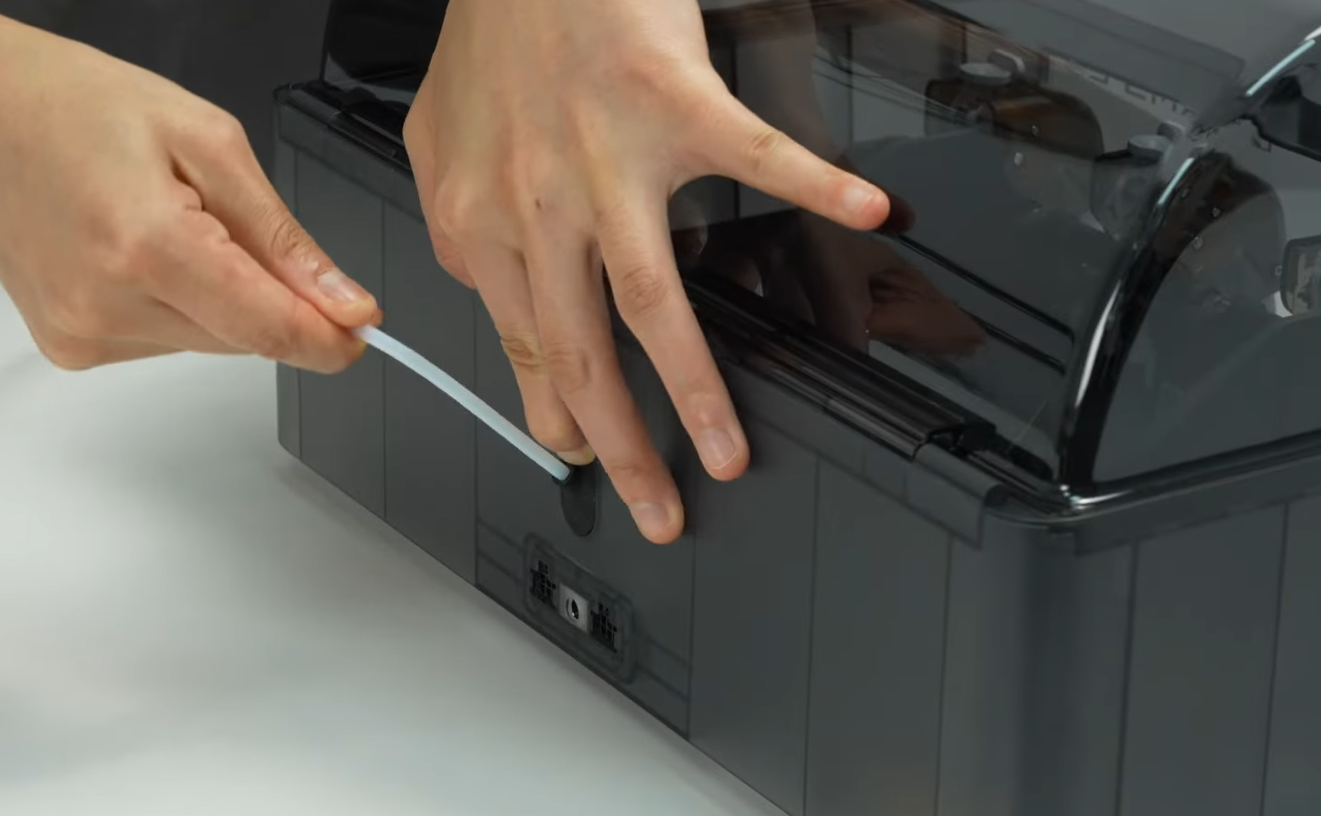

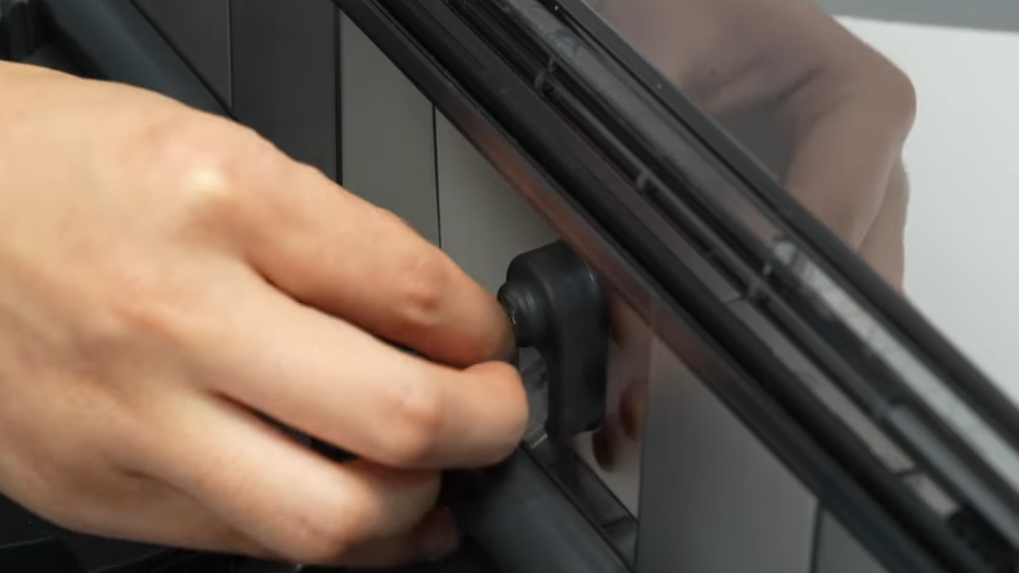

Déconnecter le flexible à filament du boitier :

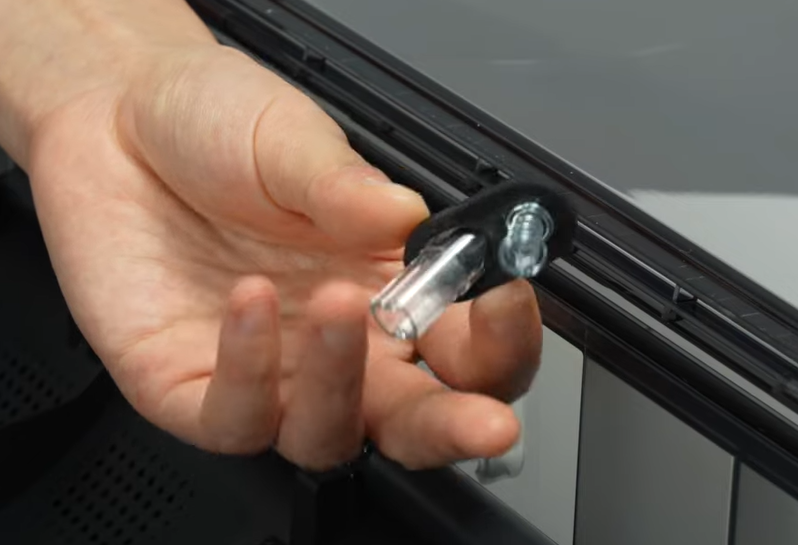

Puis retirer le guide :

Étape 2

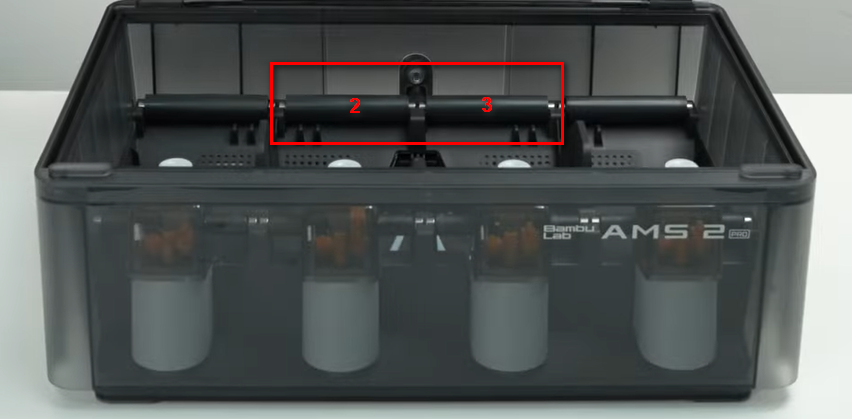

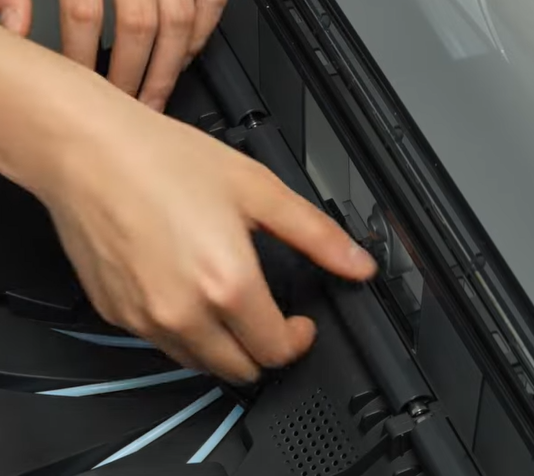

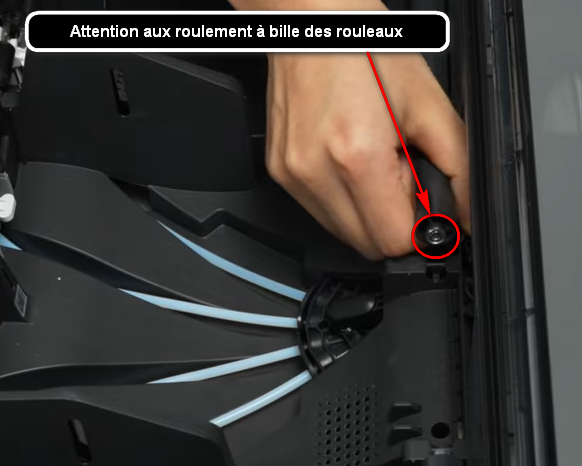

Déclipser les 2 rouleaux à bobine n°2 et n°3 du chassie :

 Attention de ne pas perdre les roulements à bille de ces derniers !

Étape 3

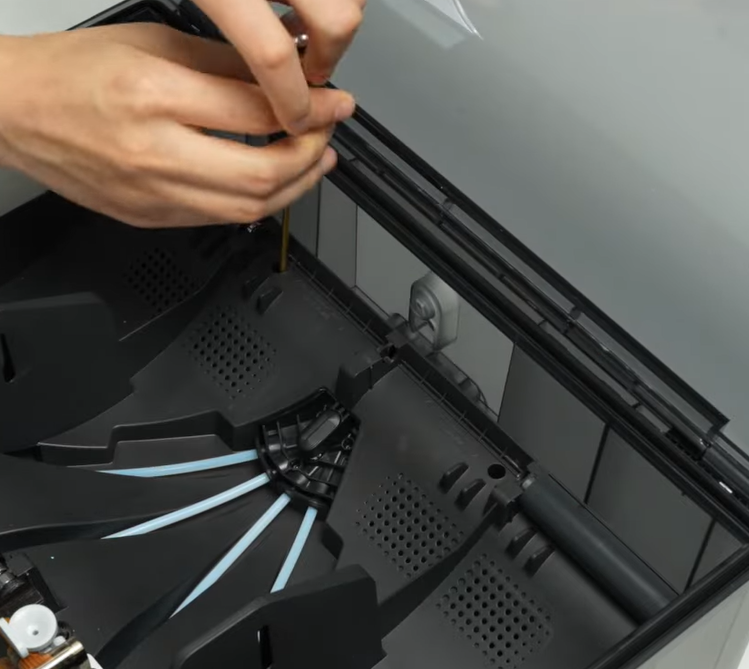

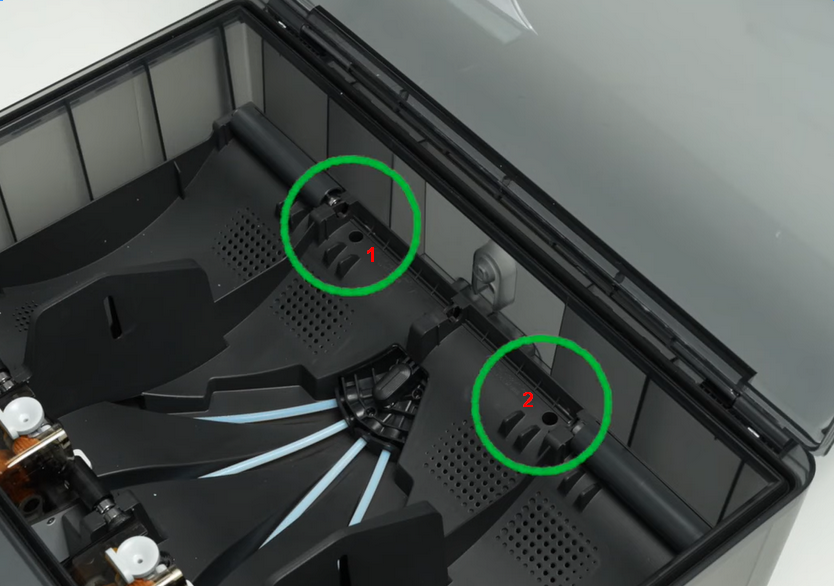

A l'aide de la clé hexagonales H2.0 dévisser les 2 vis CHC 2x8 :

Étape 4

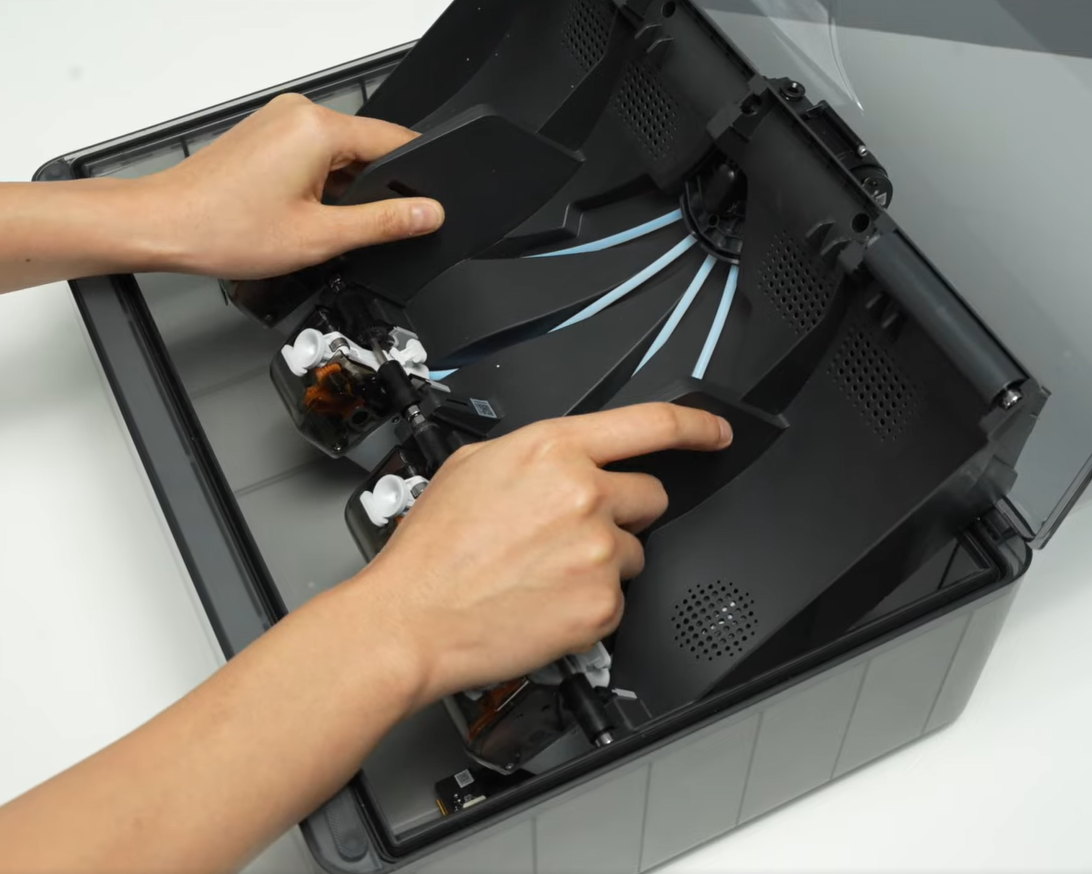

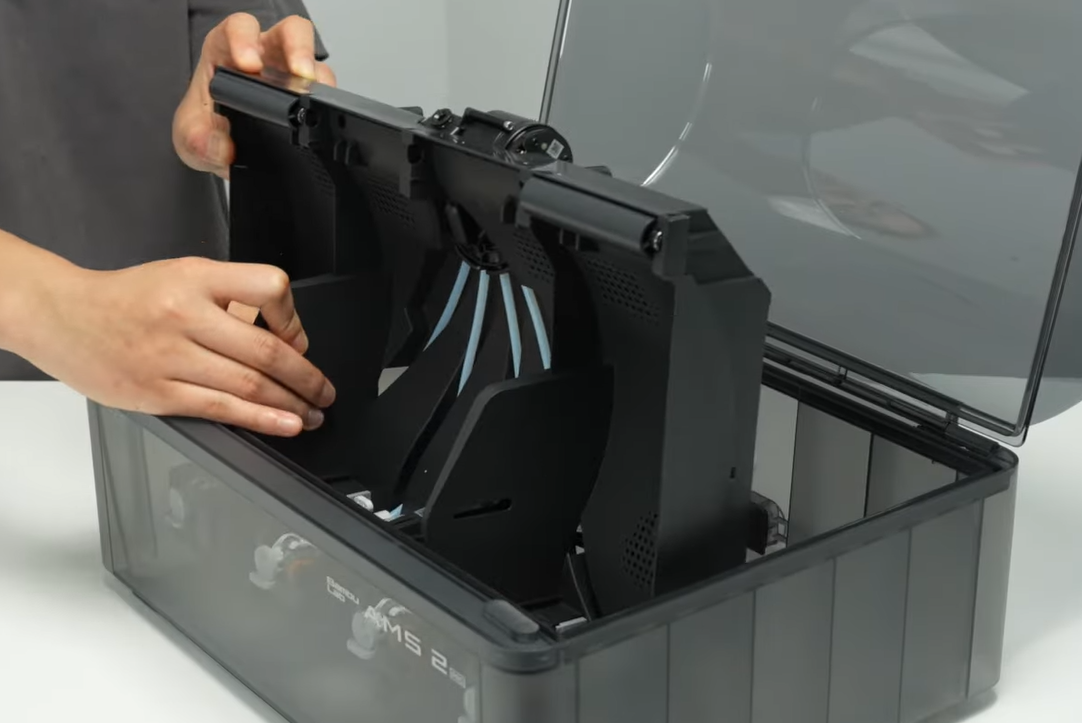

Faites basculez délicatement vers vous, le plateau de chargement des bobines en le positionnant debout dans son boîtier :

Étape 5

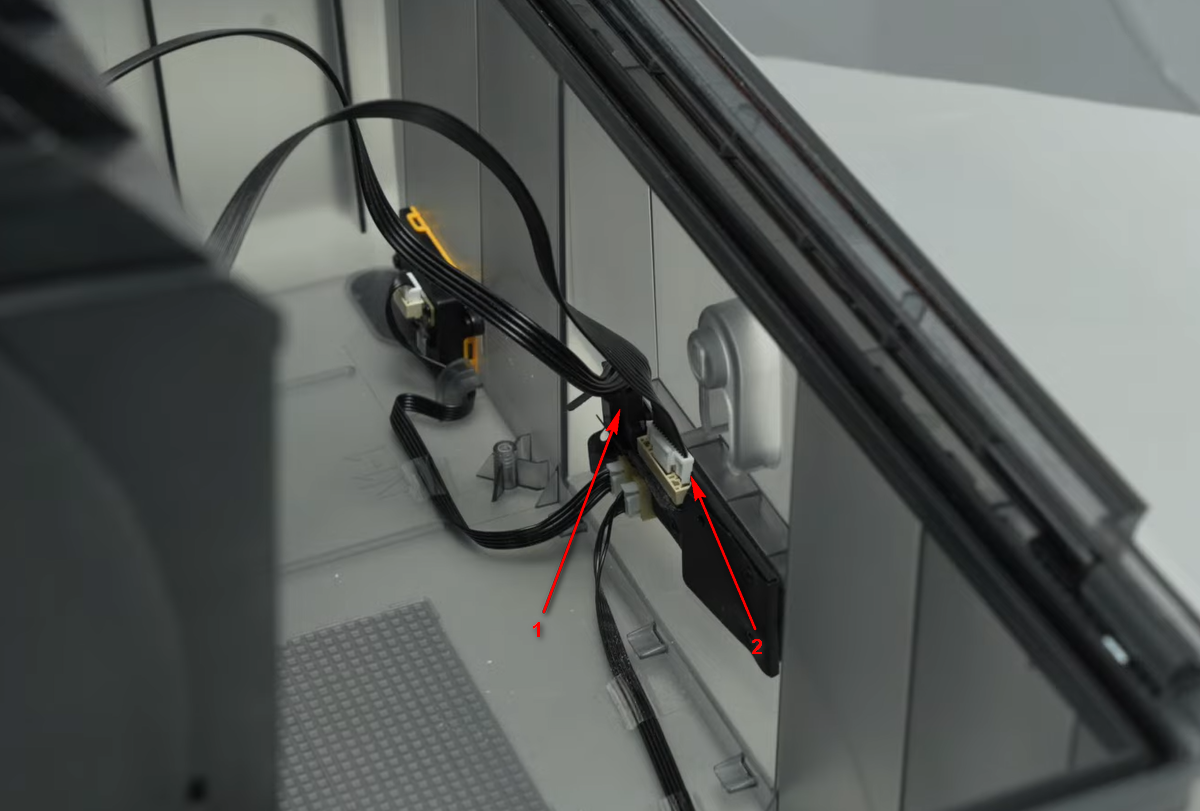

Déconnecter les fiches n°1 et n°2 du plateau :

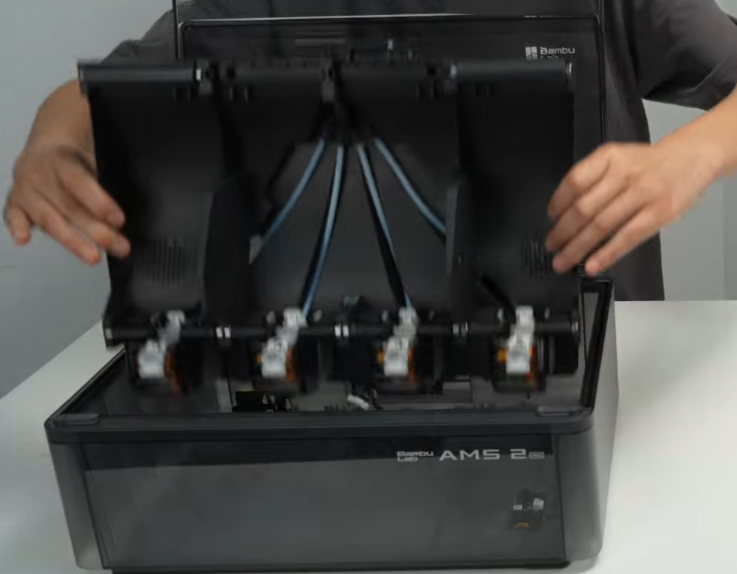

Puis retirer le plateau du boîtier :

Étape 6

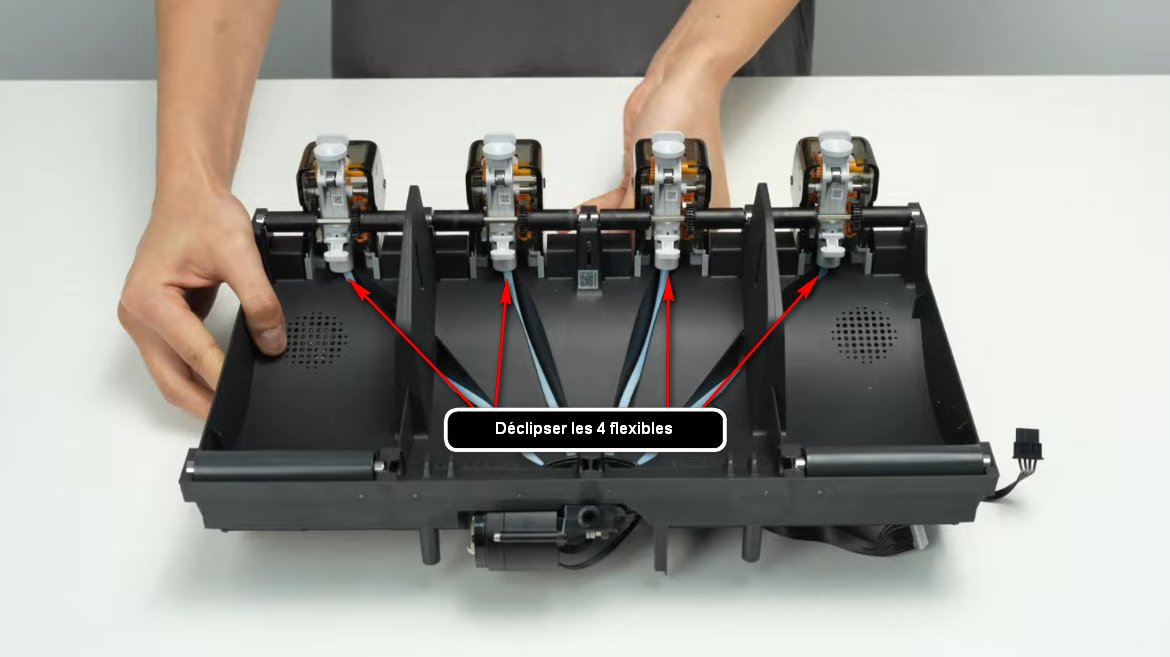

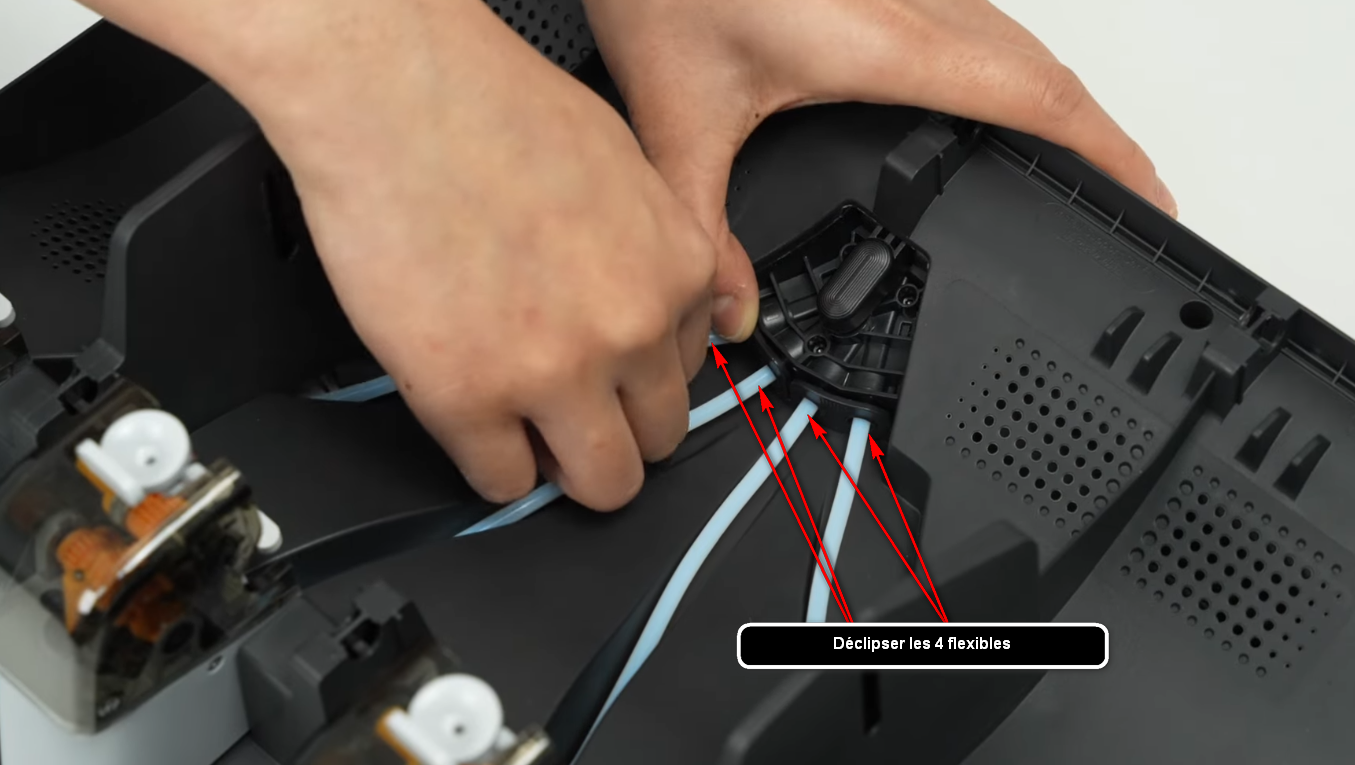

Déclipser les 4 flexibles de leurs extrémités :

Étape 7

Utilisez le pistolet à air pour éliminer tous résidus de filament coincé dans les tubes flexibles blanc.

Étape 8

Remontage, procédez de la même manière en sens inversé à partir de l'étape 6.
